Контактор КМИ 23210

КМИ 23210 заслуженно имеют доверие у наших партнеров и не случайно. Ведь все оборудование, которое выпускается на Заводе Электроконтактор, проходит жесткий многоэтапный контроль.

Контакторы КМИ 23210 имеют полное соответствие с европейскими и отечественными стандартами.

ПРЕДНАЗНАЧЕНИЕ КМИ 23210

Малогабаритные контакторы серии КМИ общепромышленного применения применяются для остановки – запуска – реверсирования 3фазных электромоторов, удаленного управления освещением, нагревательными цепями, а также и другими малоиндуктивными нагрузками.

Область применения широка – управление насосами, печами, вентиляторами, станками, тепловыми завесами и так далее.

УСТРОЙСТВО КМИ 23210

1. Основание из термостойкой пластмассы

2. Неподвижная часть системы

3. Подвижная часть

4. Катушка втягивающая

5. Зажимы

6. Платформа из металла

7. Траверса с контактами

8. Крепежный винт

9. Пружина возвратная

10. Кольца алюминиевые

11. Контакт неподвижный

12. Зажим присоединительный

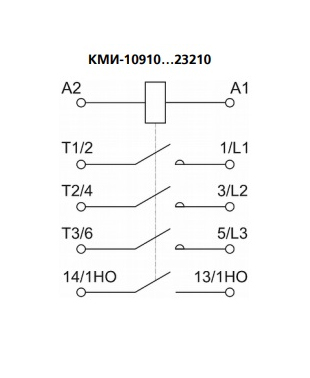

СХЕМА ПОДКЛЮЧЕНИЯ КМИ

Обозначение модели: КМИ Х1 ХХ2 Х3 Х4

Х1 - габарит: 1-(9А, 12А, 18А), 2-(25А, 32А), 3-(40А, 50А), 4-(65А, 80А, 95А)
ХХ2 - номинальный ток ( 09,12,18,25,32,40,50,65,80,95 А )
Х3 - исполнение контактора:
1 - нереверсивный (без оболочки);
2 - нереверсивный с тепловым реле (без оболочки);
3 - реверсивный (без оболочки);
4 - реверсивный с тепловым реле (без оболочки);
5 - нереверсивный (в оболочке);
6 - нереверсивный с тепловым реле (в оболочке);
Х4 - исполнение контакторов по дополнительным контактам (0-1н.о, 1-1н.з, 2-1н.о+1н.з)
